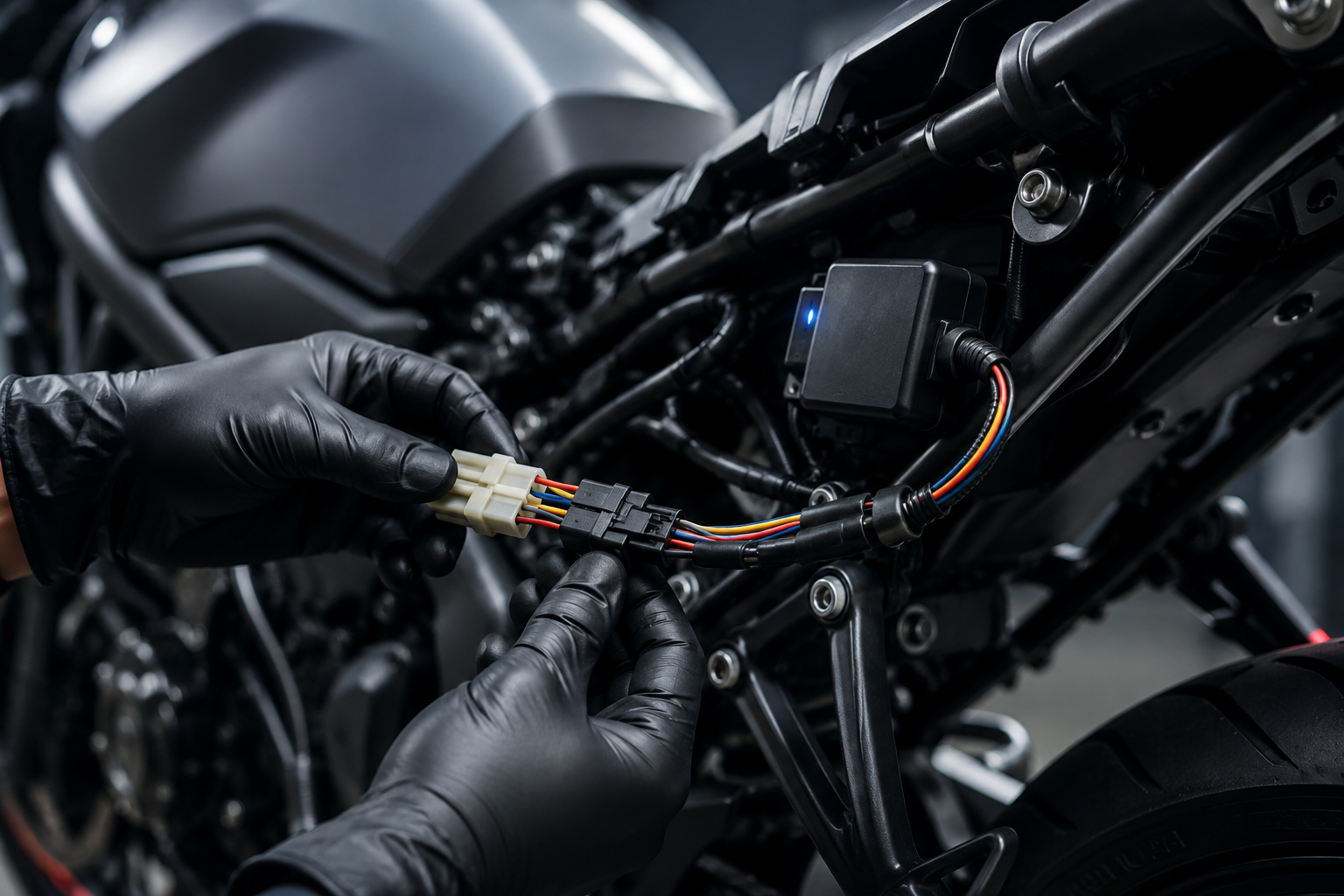

Cómo Instalar un Rastreador en Moto sin Comprometer la Garantía: Guía Técnica con Conectores Plug-and-Play

Instalar un rastreador en una motocicleta moderna exige mucho más que encontrar un punto de alimentación y esconder el equipo.

Las motocicletas actuales tienen sistemas eléctricos y electrónicos cada vez más sofisticados. Dependiendo del modelo, pueden existir ECU, sensores, inmovilizador, ABS, redes de comunicación y diversos circuitos electrónicos que no deben modificarse de manera improvisada.

Por ello, una de las mejores prácticas para una instalación profesional es reducir al máximo la intervención en el cableado original de la motocicleta.

Es en este contexto que entran los conectores plug-and-play y adaptadores específicos para motocicletas.

En lugar de cortar, pelar o empalmar cables originales, el instalador puede usar una interfaz que se conecta a los puntos apropiados del vehículo, permitiendo alimentar u obtener ciertas señales del rastreador sin modificar físicamente el cableado original.

Pero hay un punto fundamental:

Usar un conector sin cortar el cableado no significa, por sí solo, que la garantía de la motocicleta se preserve automáticamente.

La garantía depende de las condiciones establecidas por el fabricante, del modelo de la motocicleta, del accesorio usado y, principalmente, de la relación entre un eventual defecto y la instalación realizada.

Esta guía muestra cómo trabajar con este enfoque de forma técnicamente correcta.

1. ¿Por qué evitar cortar el cableado original?

El cableado eléctrico es una parte fundamental de la motocicleta.

Un cable aparentemente simple puede alimentar o transmitir información usada por otros sistemas.

Cuando el instalador corta un conductor original para instalar un rastreador, crea una intervención permanente o semipermanente en la instalación de fábrica.

Esto puede generar problemas como:

• Mal contacto;
• Aumento de la resistencia eléctrica;
• Oxidación;
• Infiltración de agua;
• Ruptura del conductor;
• Cortocircuito;
• Fallas intermitentes;
• Problemas de aislamiento;
• Dificultad de diagnóstico posteriormente.

Además, una intervención mal ejecutada puede dificultar la identificación de la causa de un eventual problema eléctrico.

Por ello, cuanto menor sea la intervención en el sistema original, mejor.

2. ¿Qué es una instalación plug-and-play?

Una instalación plug-and-play usa un adaptador o conector diseñado para una aplicación específica, permitiendo realizar la conexión sin cortar el cableado original.

El concepto ideal es:

Cableado original → adaptador/conector → rastreador

En lugar de:

Cableado original → cable cortado → empalme → rastreador

El gran beneficio es la posibilidad de hacer la instalación reversible.

Si el rastreador necesita ser removido, el instalador puede quitar el adaptador y restablecer la configuración original del vehículo.

3. No todo conector es realmente adecuado

Aquí está uno de los puntos más importantes para el instalador.

El simple hecho de que un producto se anuncie como "conector para rastreador" no significa que sea técnicamente adecuado para cualquier motocicleta.

Es necesario evaluar:

• Modelo de la motocicleta;
• Año;
• Versión;
• Tipo de conector;
• Circuito usado;
• Corriente soportada;
• Tensión de operación;
• Calidad de los terminales;
• Sellado;
• Resistencia a la vibración;
• Resistencia a la humedad;
• Temperatura de operación;
• Compatibilidad mecánica;
• Compatibilidad eléctrica.

Un conector inadecuado puede crear más problemas que una instalación convencional bien ejecutada.

4. El mejor escenario: adaptador específico para el modelo

Cuando está disponible, la mejor solución es usar un adaptador específico para el modelo de la motocicleta.

Por ejemplo:

Conector original de la motocicleta ↓ Adaptador específico ↓ Salida para alimentación/señal del rastreador

De esta manera, el instalador no necesita modificar el cableado de fábrica.

Esta solución presenta diversas ventajas:

Reversibilidad

El rastreador puede ser removido posteriormente.

Preservación del cableado

No es necesario cortar o pelar los cables originales.

Estandarización

Todas las motocicletas de ese modelo pueden recibir un procedimiento similar.

Calidad

La conexión puede usar terminales y carcasas apropiadas para la aplicación.

Documentación

Es mucho más fácil registrar y demostrar cómo se realizó la instalación.

5. Conectores que deben evitarse

No todo método que prescinde del corte del cable es necesariamente una buena práctica.

El instalador debe tener especial cuidado con conectores que:

• Perforan el aislamiento;
• Presionan excesivamente el conductor;
• Quedan sueltos;
• No tienen bloqueo;
• No tienen protección contra la humedad;
• Usan terminales de baja calidad;
• No soportan vibración;
• Crean derivaciones improvisadas;
• Pueden soltarse con el movimiento de la motocicleta.

Una instalación profesional no debe evaluarse solo por la pregunta:

"¿Cortó el cable?"

La pregunta correcta es:

"¿La conexión fue técnicamente adecuada para ese circuito y para las condiciones de uso de la motocicleta?"

6. ¿La garantía de la motocicleta se preserva realmente?

Este es probablemente el punto que más genera dudas entre clientes e instaladores.

La respuesta correcta es:

no existe una regla universal para todas las motocicletas.

Cada fabricante establece sus propias condiciones de garantía.

Por ejemplo, Honda informa actualmente que la instalación de accesorios no afecta la garantía cuando son accesorios genuinos Honda instalados por concesionarias autorizadas. La propia Honda orienta al propietario a consultar el Manual del Propietario y el Término de Garantía para conocer las condiciones aplicables.

Yamaha también informa que los accesorios originales no afectan la garantía, pero advierte que los accesorios no homologados pueden comprometer el rendimiento y la durabilidad, y que las fallas causadas por estos ítems o por una mala instalación no están cubiertas.

Los términos publicados por Suzuki son aún más específicos: hay exclusiones relacionadas con daños en el sistema eléctrico derivados del uso de accesorios no originales, incluidos los rastreadores.

Por lo tanto:

Un conector plug-and-play reduce significativamente la intervención física en el vehículo, pero no debe presentarse al cliente como una garantía automática de mantenimiento de la garantía de fábrica.

Esta distinción es fundamental.

7. Instalación reversible es diferente de instalación homologada

Son conceptos que no deben confundirse.

Instalación reversible

Es aquella que puede ser removida sin dejar alteraciones significativas en el vehículo.

Instalación homologada

Es aquella realizada con equipo, procedimiento o accesorio reconocido/aprobado por el fabricante según sus propias reglas.

Una instalación puede ser:

reversible, pero no homologada.

Por ello, el instalador debe evitar frases como:

"Puede instalarlo porque no pierde la garantía."

Es mucho más correcto decir:

"La instalación fue diseñada para minimizar la intervención en el sistema original y preservar la reversibilidad, pero las condiciones de garantía deben verificarse según el fabricante y el modelo de la motocicleta."

8. Cómo elegir el punto de alimentación

El primer paso es identificar correctamente el circuito que se utilizará.

Nunca elija un cable simplemente porque:

• Tiene 12 V;
• Está cerca de la batería;
• Parece ser post-encendido;
• Tiene un color conocido.

La identificación debe hacerse con base en:

• Diagrama eléctrico;
• Manual de servicio;
• Documentación técnica;
• Identificación del conector;
• Mediciones con instrumento adecuado.

El objetivo es saber exactamente:

cuál circuito se está utilizando y cuál es su función.

9. Post-encendido: atención especial

En algunas instalaciones, el rastreador necesita identificar el encendido.

Esto no significa necesariamente que cualquier cable que presente 12 V con la llave encendida pueda ser utilizado.

El circuito debe analizarse para verificar:

• Tensión;
• Comportamiento con la llave;
• Corriente disponible;
• Posibilidad de apagado temporizado;
• Presencia de módulos electrónicos;
• Posibilidad de diagnóstico de fallas;
• Interacción con otros sistemas.

En motocicletas modernas, una lectura aparentemente simple puede esconder una arquitectura electrónica mucho más compleja.

10. Alimentación directa de la batería

Dependiendo del rastreador y de la arquitectura del sistema, la alimentación permanente puede ser necesaria.

En ese caso, es fundamental observar:

• Protección por fusible;
• Corriente consumida por el equipo;
• Consumo en reposo;
• Capacidad de la batería;
• Tiempo que la motocicleta permanecerá parada;
• Calidad de las conexiones;
• Dimensionamiento de los conductores.

Un rastreador puede funcionar perfectamente durante el uso de la motocicleta y aún así causar problemas posteriormente si su consumo en reposo es incompatible con la batería y el perfil de uso.

11. Fusible: pequeño componente, gran importancia

La protección eléctrica no debe descuidarse.

Cuando sea aplicable, el circuito de alimentación del rastreador debe tener protección adecuada.

El fusible debe dimensionarse considerando:

• Corriente normal del equipo;
• Capacidad del circuito;
• Sección del conductor;
• Características del sistema.

No se debe simplemente instalar un fusible de mayor capacidad para "evitar que se queme".

El fusible existe precisamente para proteger el circuito.

12. Puesta a tierra

La puesta a tierra también merece atención.

Un punto de puesta a tierra inadecuado puede producir:

• Caída de tensión;
• Inestabilidad;
• Reinicios;
• Fallas de comunicación;
• Calentamiento;
• Mal funcionamiento del equipo.

Siempre que sea posible, se debe usar un punto de puesta a tierra técnicamente apropiado y mecánicamente confiable.

Además, es importante verificar:

• Oxidación;
• Apriete;
• Contacto metálico;
• Protección contra la humedad;
• Posibilidad de vibración.

13. Protección contra agua y humedad

Las motocicletas están mucho más expuestas al agua que los automóviles.

El rastreador y sus conectores pueden enfrentar:

• Lluvia;
• Lavado;
• Agua proyectada por la rueda;
• Condensación;
• Humedad;
• Lodo.

Por ello, la instalación debe considerar la protección de los conectores.

No basta con esconder el equipo.

Es necesario pensar:

"¿Qué pasará con esta conexión después de meses de lluvia, lavado y vibración?"

14. La vibración es un enemigo silencioso

Las motocicletas trabajan en un ambiente de vibración constante.

Una instalación aparentemente perfecta puede presentar problemas después de algún tiempo si los cables están:

• Tensionados;
• Doblados excesivamente;
• Sujetos rígidamente;
• Cerca de partes móviles;
• Rozando componentes metálicos;
• Pasando cerca del motor o del escape.

Los cables deben tener un enrutamiento adecuado y alivio de tensión.

15. No basta con esconder el rastreador

El lugar de instalación debe considerar simultáneamente:

• Seguridad;
• Señal GNSS/GPS;
• Comunicación celular;
• Temperatura;
• Humedad;
• Vibración;
• Acceso para mantenimiento;
• Protección mecánica;
• Interferencia eléctrica;
• Posibilidad de inspección.

El mejor lugar no es necesariamente el más escondido.

Es el lugar que ofrece el mejor equilibrio entre funcionalidad, seguridad y confiabilidad.

16. Nunca instalar cerca de fuentes excesivas de calor

El instalador debe evitar lugares cerca de:

• Escape;
• Culata;
• Radiador;
• Componentes que presenten alta temperatura;
• Áreas con calor excesivo.

Lo mismo aplica para los cables.

Un cableado perfectamente instalado eléctricamente puede presentar problemas si está sometido constantemente a temperaturas inadecuadas.

17. Enrutamiento de los cables

Después de la conexión, viene una etapa frecuentemente descuidada:

organizar el cableado.

Los cables deben enrutarse de forma que:

• No queden estirados;
• No rocen partes móviles;
• No sean aplastados;
• No sufran fricción;
• No queden cerca de fuentes de calor;
• No creen curvas excesivamente cerradas;
• No perjudiquen el montaje de las cubiertas.

Una instalación profesional debe parecer parte del vehículo.

18. Documentación fotográfica

Una de las mejores prácticas para empresas de rastreo es documentar la instalación.

Se recomienda registrar:

Antes

• Estado del vehículo;
• Conectores;
• Cableado original;
• Lugar de instalación. Durante
• Adaptador;
• Conexiones;
• Enrutamiento;
• Protección;
• Fijación. Después
• Equipo instalado;
• Conectores;
• Cableado organizado;
• Acabado;
• Funcionamiento.

Esto crea un historial técnico de la instalación.

Para una empresa de rastreo, esta documentación puede ser extremadamente importante en procesos de garantía, mantenimiento, auditoría y atención al cliente.

19. Lista de verificación de la instalación profesional

Antes de entregar la motocicleta, el instalador debe verificar:

Sistema eléctrico

☐ Alimentación correcta ☐ Polaridad correcta ☐ Fusible adecuado ☐ Puesta a tierra adecuada ☐ Conexiones firmes ☐ Ningún cable original cortado ☐ Ningún cable original pelado

Conectores

☐ Conector correcto para el modelo ☐ Terminal correctamente encajado ☐ Bloqueo accionado ☐ Protección contra la humedad ☐ Sin holgura excesiva

Rastreador

☐ Fijación adecuada ☐ Sin contacto con partes móviles ☐ Sin exposición excesiva al calor ☐ Antena en posición adecuada ☐ Comunicación funcionando

Cableado

☐ Cables protegidos ☐ Sin tensión mecánica ☐ Sin fricción ☐ Sin contacto con partes móviles ☐ Enrutamiento organizado

Pruebas

☐ Encendido identificado correctamente ☐ GPS/GNSS funcionando ☐ Comunicación celular funcionando ☐ Ubicación actualizada ☐ Comando de bloqueo probado, cuando sea aplicable ☐ Eventos registrados correctamente ☐ Vehículo funcionando normalmente

20. Pruebe antes de entregar la motocicleta

La instalación no termina cuando el rastreador se enciende.

Es necesario probar el conjunto.

El instalador debe verificar:

• Alimentación;
• Encendido;
• Comunicación;
• Posicionamiento;
• Tensión;
• Eventos;
• Comandos;
• Comportamiento después de apagar la motocicleta;
• Comportamiento después de volver a encenderla;
• Eventual consumo anormal.

Cuando sea posible, también es interesante realizar una prueba después de algunos minutos de funcionamiento y verificar si el equipo permanece estable.

21. ¿Y si la concesionaria dice que el rastreador cancela la garantía?

El cliente no debe simplemente aceptar una afirmación genérica como:

"Tiene rastreador, perdió la garantía."

Lo correcto es solicitar que la concesionaria indique:

• Cuál cláusula del Término de Garantía se aplica;
• Cuál componente estaría afectado;
• Cuál relación existe entre el rastreador y el defecto;
• Cuál procedimiento el fabricante determina.

Esto es especialmente importante porque las políticas varían entre fabricantes.

Por ejemplo, los documentos oficiales actualmente publicados por Honda, Yamaha y Suzuki presentan condiciones diferentes para accesorios y sistemas eléctricos.

22. La filosofía de la instalación profesional

El objetivo del instalador no debe ser simplemente:

"hacer que el rastreador funcione."

El objetivo debe ser:

hacer que el rastreador funcione interfiriendo lo mínimo posible en el vehículo.

Este cambio de mentalidad transforma completamente la calidad de la instalación.

Una instalación profesional debe buscar:

• Menos cortes.
• Menos empalmes.
• Menos intervenciones.
• Más reversibilidad.
• Más documentación.
• Más seguridad.
• Más estandarización.

23. El estándar de oro: instalación OEM

Cuando hablamos de una instalación de alto nivel, podemos usar el concepto de instalación con estándar OEM.

OEM significa Original Equipment Manufacturer.

En la práctica, significa buscar una instalación que:

• Respete el patrón constructivo del vehículo;
• Utilice conexiones adecuadas;
• Conserve el cableado;
• Tenga un acabado profesional;
• No genere interferencias;
• Sea organizada;
• Sea confiable;
• Sea reversible cuando sea posible.

El resultado debe ser una instalación que, visual y técnicamente, parezca haber sido planificada desde el principio.

24. El futuro de las instalaciones de rastreadores en motos

A medida que las motocicletas evolucionan, la instalación también necesita evolucionar.

La tendencia es que el instalador necesite conocer cada vez más:

• Electrónica embarcada;
• Redes CAN;
• Sensores;
• Módulos electrónicos;
• Sistemas de inmovilización;
• Diagnóstico;
• Consumo en reposo;
• Conectores automotrices;
• Comunicación de datos.

El instalador que siga trabajando solo con:

"toma el positivo, toma el negativo y corta el cable"

se volverá cada vez más limitado.

El profesional del futuro será aquel que entiende el sistema eléctrico y electrónico de la motocicleta como un conjunto.

Instalar un rastreador en una motocicleta sin cortar el cableado original no solo es posible en muchas aplicaciones, sino que representa una evolución importante en la calidad de la instalación.

El uso de conectores plug-and-play y adaptadores específicos puede reducir significativamente la intervención en el sistema original, mejorar la reversibilidad y proporcionar un acabado mucho más profesional.

Sin embargo, es fundamental no confundir instalación reversible con garantía automática de fábrica.

Cada fabricante tiene sus propias reglas.

Por lo tanto, el procedimiento profesional debe ser:

1. Conocer la motocicleta.

2. Consultar la documentación del fabricante.

3. Identificar correctamente los circuitos.

4. Utilizar conectores adecuados.

5. Evitar cortar o modificar el cableado original.

6. Proteger conexiones y cables.

7. Probar completamente el sistema.

8. Documentar la instalación.

9. Entregar el vehículo con acabado profesional.

Al final, la mejor instalación no es simplemente aquella en la que el rastreador funciona.

Es aquella en la que el rastreador funciona sin transformar la motocicleta en un laboratorio de empalmes eléctricos.

FAQ — Preguntas frecuentes

¿Puedo instalar un rastreador en moto sin cortar el cableado?

Sí. Cuando hay un adaptador o conector adecuado para la motocicleta, es posible realizar una instalación sin cortar el cableado original.

¿Un conector plug-and-play garantiza el mantenimiento de la garantía?

No necesariamente. Reduce la intervención en el vehículo, pero las condiciones de garantía dependen del fabricante, modelo, accesorio y de los términos aplicables.

¿Es mejor usar un conector específico para cada modelo?

Sí. Cuando está disponible, un adaptador específico tiende a ofrecer un mejor ajuste, seguridad mecánica y estandarización.

¿Puedo usar cualquier conector de derivación?

No. El conector debe ser compatible con el circuito, corriente, tensión, ambiente y condiciones mecánicas de la motocicleta.

¿Es necesario documentar la instalación?

Es una excelente práctica. Las fotos de la instalación ayudan a demostrar cómo se instaló el equipo y facilitan futuras tareas de mantenimiento.

¿El rastreador puede descargar la batería de la moto?

Puede, dependiendo del consumo del equipo, de la capacidad de la batería, del modo de operación y del tiempo que la motocicleta permanece parada. Por ello, el consumo en reposo debe considerarse en el diseño de la instalación.

¿El instalador debe cortar el cable para obtener el post-encendido?

No necesariamente. Dependiendo del modelo, puede existir una forma de obtener la señal usando un conector o adaptador apropiado.
